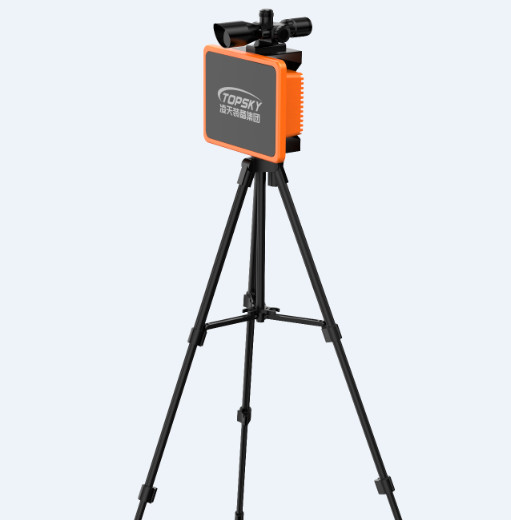

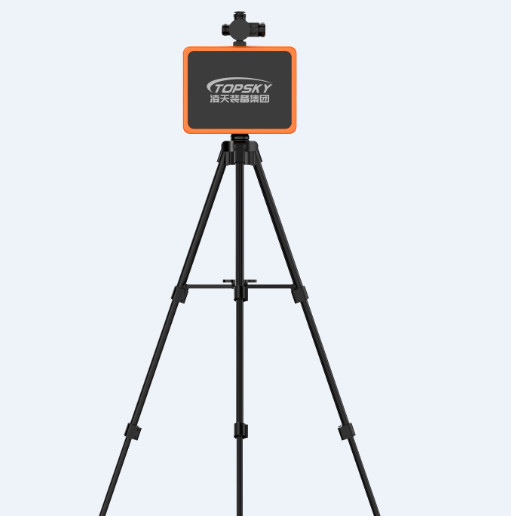

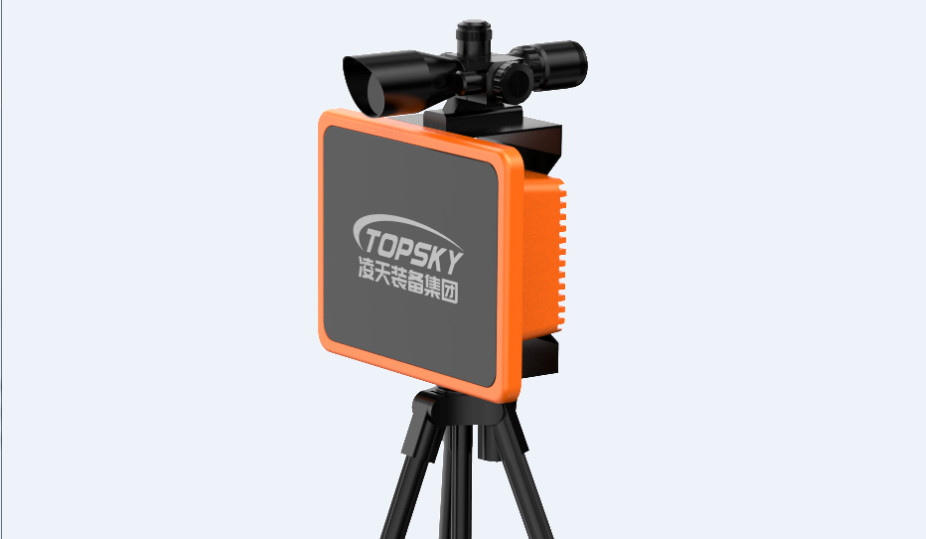

Radar Pemantauan Deformasi Gedung PSR-400L

Radar pemantauan pergeseran deformasi bangunan PSR-400L didasarkan pada penginderaan jarak jauh gelombang mikro dan teknologi interferensi fase, yang dapat mengukur pergeseran jarak jauh dan tanpa kontak,pergeseran, dan frekuensi alami bangunan bertingkat tinggi Pemantauan terus menerus dari indikator seperti dampak, dengan keuntungan dari penyebaran mobile yang cepat, akurasi pemantauan deformasi tingkat sub milimeter,non-kontak, tidak terpengaruh oleh asap, debu, dan api, tingkat pembaruan data yang tinggi, kemampuan untuk memantau seluruh bangunan, dan kolaborasi multi mesin.Tidak dipengaruhi oleh kondisi iklim seperti hujan, salju, kabut, dan kondisi cahaya rendah seperti larut malam, yang kondusif untuk peringatan dini dan alarm real-time dari kemungkinan runtuh bangunan atau kerusakan struktural yang serius,efektif memastikan keselamatan personel penyelamat

●Ladang terbuka, longsor/kehancuran tanah geologi, penyelamatan darurat, bendungan konservasi air, longsor kota

● Transportasi kereta bawah tanah, jembatan besar, gedung tinggi, menara turbin angin, lereng kereta api

1. ★ Ultra jarak jauh dan deteksi jarak jauh

400 meter, dan akurasi pemantauan tidak terpengaruh oleh jarak

2. ★ Pemantauan deformasi yang sangat tinggi

Sampai dengan akurasi tingkat sub-milimeter 0,1 mm, pemantauan halus dari deformasi halus awal, peringatan yang lebih cepat dan lebih akurat

3. ★ Deteksi defleksi ultra tinggi

Keakuratan ultra tinggi 0,05mm

4. ★ Semua hari, semua cuaca, deteksi sepenuhnya otomatis

Dapat mendeteksi 24/7, 24/7, sepenuhnya otomatis

5. ★ Multiple output sinyal

485 output sinyal, pengguna dapat mengirimkan secara nirkabel melalui modul IoT 4G, sehingga nyaman untuk terhubung dengan platform cloud pengguna

6. ★ Pengukuran sinkron multi target

Satu perangkat dapat secara bersamaan mengukur beberapa target secara sinkron

4.1 Parameter host:

• Metode pengukuran: pengukuran tanpa kontak
• ★ Jarak pemantauan maksimum: ≥ 400m
• ★ Keakuratan pemantauan deformasi: ≤ 0,1 mm sub millimeter level
• Frekuensi pengumpulan data: 10Hz/20Hz/50Hz/100Hz/200Hz, diatur dalam beberapa tingkat
• Jangkauan pemantauan: ≥ 30 °
• Sudut penyesuaian tegangan kontrol listrik: ≥ ± 45 °
• Keakuratan deteksi defleksi: ± 0,05 mm
• Kondisi pemantauan: 24 jam, deteksi otomatis penuh
• Jumlah titik pengukuran: ≤ 5
• Antarmuka data: RS485 dan transmisi nirkabel
• Kamera: 1 kamera definisi tinggi
• Kebutuhan catu daya: DC 12V
• Konsumsi daya seluruh mesin: ≤ 20W
• Tingkat perlindungan: IP66;
• Suhu kerja: -30 °C -60 °C;
• Berat peralatan: ≤ 5kg

4.2 Parameter perangkat lunak:

• Ujung lokal secara langsung melakukan pengambilalihan data dan pemrosesan deformasi, menyelesaikan pemrosesan otomatis pencitraan echo radar, pemrosesan interferensi dan inversi deformasi kecil
• Dilengkapi dengan fungsi waktu sistem navigasi satelit tingkat jam atom Beidou, dengan akurasi frekuensi lebih baik dari ± 0,5ppb (hasil pengukuran 24 jam)
• Sistem radar kamera terintegrasi untuk pemantauan adegan, tanpa jalur koneksi yang terbuka antara kamera dan sistem radar.Antarmuka fungsi pemantauan video terintegrasi dengan antarmuka sistem kontrol sistem radar, memungkinkan untuk menangkap gambar adegan melalui antarmuka sistem kontrol sistem radar
• Fungsi pemantauan pergeseran multi-titik: Perangkat ini mendukung pengaturan beberapa titik pemantauan secara bersamaan pada antarmuka perangkat lunak komputer bagian atas untuk memantau perubahan pergeseran
• Fungsi tampilan hasil pemantauan: Perangkat ini mendukung tampilan real-time hasil pemantauan pada antarmuka perangkat lunak komputer bagian atas;Dan mendukung tampilan real-time dari kurva defleksi dinamis dari setiap titik pemantauan pada antarmuka perangkat lunak komputer atas
• Fungsi pengaturan jarak pemantauan: Perangkat ini mendukung pengaturan jarak pemantauan ujung dekat dan jarak ujung jauh pada antarmuka perangkat lunak komputer bagian atas
• Fungsi manajemen titik pemantauan: Perangkat ini mendukung menambahkan, memilih, dan menghapus titik pemantauan pada antarmuka perangkat lunak komputer bagian atas
• Fungsi alarm: memiliki fungsi alarm suara dan cahaya.perangkat penggera suara dan cahaya peralatan harus segera mengirimkan pesan alarm.
