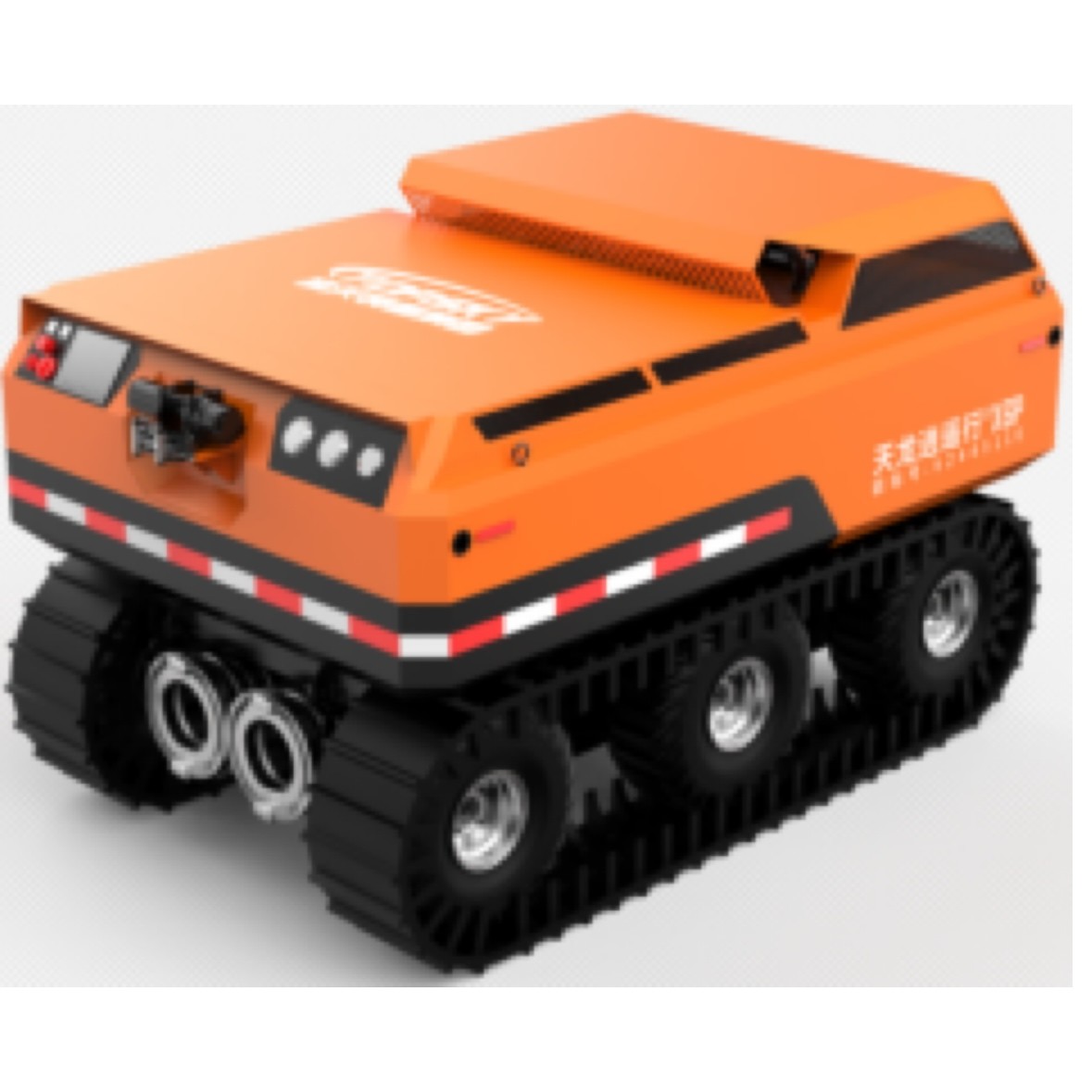

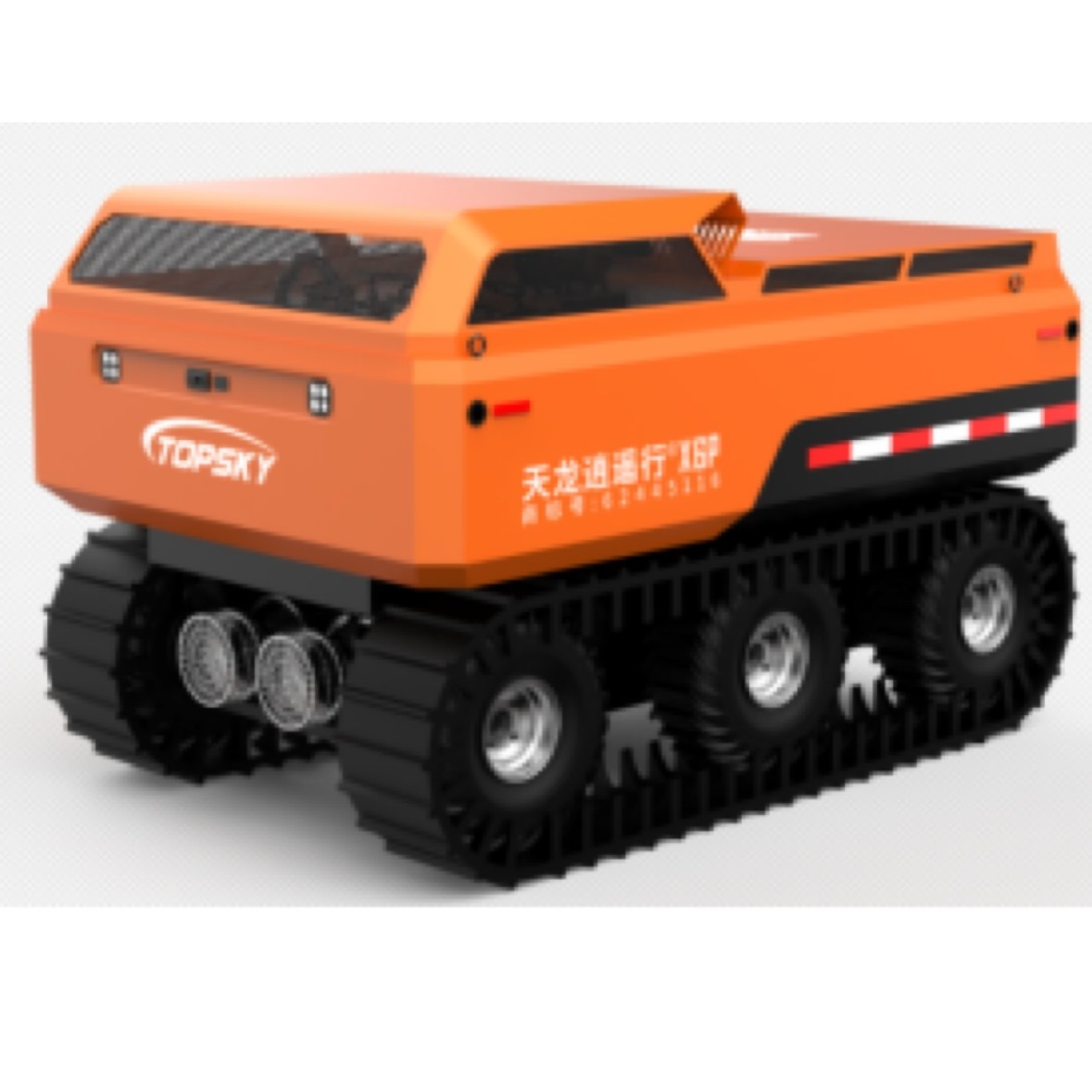

RXR-Q280D Robot Pengeboran Drainase Terintegrasi dengan Roda Komposit dan Jalur

I. Gambaran Produk

II. Lingkup penerapan

• Pengendalian banjir dan penyelamatan di garasi kota
• Pengendalian banjir dan penyelamatan di stasiun kereta bawah tanah
• Pengolahan dan penyelamatan banjir di terowongan dan terowongan saluran air
• Pengendalian banjir di jalan-jalan kota yang sempit
• Penghapusan risiko di waduk
• Sebagai modul pengambilan air untuk pasokan air jarak jauh

III. Fitur Produk

1. Keuntungan Sistem :
   Ia dapat beroperasi di permukaan air, dengan operasi remote control sederhana. Ia memiliki aliran drainase yang besar (900 meter kubik per jam), jarak drainase yang panjang, dan waktu kerja yang panjang.Hal ini dapat dengan cepat dikerahkan di tempat, menghemat sejumlah besar tenaga kerja dan sumber daya material.sangat meningkatkan faktor keselamatan pekerja penyelamat selama operasi dan mengurangi intensitas kerja mereka.
2. Kemampuan Amfibi:
   Amfibi. Ia mengadopsi 6×6 roda + chassis rel, yang didorong secara hidrolik dan amfibi, dan dapat melakukan perjalanan di semua medan.cocok untuk berbagai skenario penyelamatan. Ia memiliki ban dual-tujuan + rel chassis (jalur dapat dengan cepat dibongkar dan dirakit).
3. Tingkat Aliran Tinggi:
   Desain pompa ganda, dengan aliran maksimum 900m3/h. Ini setara dengan mampu menguras kolam renang standar (sekitar 1750 meter kubik) dalam waktu kurang dari 2 jam.
4. Kekuatan tarikan tinggi:
   Kekuatan tarikan ≥ 7,6KN.
5. Kecepatan tinggi:
   Kecepatan ≥ 5Km/jam.
6. Fungsi Kecerdasan Tinggi:
   Komunikasi redundant; dapat dihubungkan ke platform robot jaringan awan; panggilan suara dua arah. Ada sensor perendaman air di kendaraan. Setelah mendeteksi air,4 pompa drainase akan mulai bekerja secara bersamaan untuk drainase.
7. Platform awan:
   Platform manajemen awan peralatan dapat memantau informasi peralatan, informasi gas dan video dari jarak jauh, melakukan analisis statistik, secara otomatis memverifikasi periode validitas peralatan,dan secara otomatis mengingatkan statistik informasi peralatan kadaluarsa, menyediakan manajemen dan aplikasi yang komprehensif untuk memastikan ketepatan waktu peralatan.
8. Multifungsi:
   It is equipped with a water area electric leakage detector (which can detect the electric leakage of 120/240-volt lines more than 3 meters away and send out audible and visual alarm information prompts) and a water area depth detector, yang dapat mendeteksi dan umpan balik kedalaman air area.
9. Multiple Hydraulic Output Power Interface:
   Parameter hidrolik output: Dua output tekanan ultra tinggi: tekanan 72MPa; aliran tekanan ultra tinggi 0,7L/menit; aliran tekanan rendah 4L/menit;dua output tekanan ultra tinggi digunakan secara independen tanpa gangguan..

IV. Indikator teknis utama

1. Tujuan: pembuangan air darurat untuk proyek kotamadya dan jalan raya; pengendalian banjir darurat dan pembuangan air, memompa air dari bendungan; bantuan dan penyelamatan kekeringan, irigasi pertanian;memompa dan membersihkan permukaan air yang tercemar; pompa dan drainase di daerah tanpa stasiun pompa tetap dan sumber daya listrik, dll.
2. Skenario yang berlaku: Penghapusan banjir di ruang terbatas dan sempit seperti garasi bawah tanah, jalur bawah tanah, terowongan jalan raya, saluran pembuangan, kereta bawah tanah, terowongan, jaringan pipa bawah tanah,jalan-jalan kecil dan gang, dan terowongan saluran air. Hal ini sangat cocok untuk tempat-tempat di mana peralatan drainase banjir besar tidak dapat mencapai,terutama dalam skenario drainase di mana tidak cocok bagi personel untuk masuk karena potensi bahaya keamanan, di mana robot dapat memainkan peran yang lebih besar.
3. Komposisi: Ini terutama terdiri dari jalur yang dapat dilepas dengan kekuatan tinggi + 6x6 chassis ban vakum amfibi, rumah tertutup, penutup atas hatchback, sistem tenaga diesel, sistem hidrolik,sistem traksi, sistem remote control, deteksi dan perangkat kontrol perendaman air, lampu pencahayaan, lampu peringatan, dll.
4. Mekanisme Perjalanan: Amfibi, menggunakan sasis roda 6 × 6 + rel, didorong secara hidrolik, amfibi, dan dapat melakukan perjalanan di semua medan.cocok untuk berbagai skenario penyelamatan.
5. Jenis dan Jumlah Ban: Ada 3 ban di setiap sisi, total 6 ban. Ban adalah ban tekanan rendah.
6. Operasi Terapung di Permukaan Air: Dapat melayang dan bergerak di permukaan air untuk operasi, dan daya apungnya ≥ 12KN.
7. Struktur Jalur: Jalur kekuatan tinggi dilengkapi di bagian luar ban, dan lebar jalur ≥ 31cm.
8. Kecepatan (m/s): ≥ 1.5
9. Menekuk lereng (%): ≥ 78
10. Penjelajahan rintangan (mm): ≥ 310
11. Kekuatan tarik (KN): ≥ 7.6
12. Dimensi keseluruhan (mm): ≤ 233016001500
13. Penyimpangan garis lurus (%): 0.32
14. Diameter berputar/panjang sendiri: 1.2
15. Ketinggian penyeberangan rintangan / ruang kosong tanah: 1.51
16. Hindari rintangan: memenuhi fungsi anti tabrakan.
17. Berat total mesin (KG): ≤ 1250
18. Jarak pengereman (m): 0.28
19. Sudut terbalik maksimum (°): 32
20. Jarak Minimal dari Daratan (mm): 205
21. Kapasitas pembuangan (L/s): 251
22. Sudut Pitching Pompa Air (°): -10 ~ 1
23. Tekanan keluar (MPa): 0.12
24. Tekanan keluar dari antarmuka hidrolik (MPa): 72
25. Jarak kendali jarak jauh (m): ≥ 1000
26. kedalaman tangki (mm): ≤ 960
27. Waktu kerja terus menerus tangki bahan bakar tunggal (h): ≥ 10
28. Kedalaman Asupan Air Minimal (mm): ≥ 160

1. Kapasitas pembuangan: 450 m3/jam
2. Inlet dan Outlet: Diameter adalah 200mm

1. Sistem dan Mode Kontrol: Sistem hidraulik kuantitatif setengah tertutup, dikendalikan oleh katup on-off yang dikendalikan secara elektronik + katup proporsional yang dikendalikan secara elektronik.
2. Travel Drive: Jumlah drive adalah 6; tekanan kerja nominal adalah 175bar.

1. Suhu kerja: -20~70°C
2. Bahan Shell: Plastik teknik kekuatan tinggi
3. Tingkat perlindungan: IP69, anti jatuh, anti tekanan, dan tahan air.
4. Waktu kerja: ≥ 8 jam
5. Fungsi Kontrol Perjalanan: Melalui 2 joystick industri satu sumbu, robot dapat dioperasikan secara fleksibel untuk bergerak maju, mundur, belok kiri, dan belok kanan.
6. Alat bantu: Tali bahu untuk terminal remote control genggam.
7. Kontroler On-Board: Komputer industri tertanam di ujung bodi kendaraan, yang dapat dioperasikan untuk mencapai tindakan seperti memompa air, traksi, dan menyalakan lampu,dan juga dapat menanyakan informasi kesalahan seperti tekanan minyak, tingkat cairan, dan daya baterai.
8. Wired Remote Controller: Sebuah remote controller kabel dilengkapi, yang dapat digunakan dalam keadaan darurat ketika sinyal nirkabel terganggu dalam lingkungan magnetik yang kuat untuk memindahkan robot.

1. Fitur-fiturnya: Membuat selang air bisa ditempatkan dan diambil kembali dengan cepat.
2. Dimensi keseluruhan: Panjang * Lebar * Tinggi: 178011001360mm
3. Berat pengendali: 315kg (tidak termasuk selang air)
4. Jenis drive: listrik
5. Kapasitas baterai: 32Ah
6. Panjang total selang air untuk meletakkan dan memutar kembali: 150 meter
7. Hal ini dapat secara bersamaan memutar kembali 2 gulungan selang air berdiameter besar.
8. Kecepatan penataan/pengulangan: 0,5 m/s
9. Kecepatan perjalanan: 10km/jam
10. Selang air dapat benar-benar dibongkar secara keseluruhan setelah memutar kembali (opsional).

1. Mode Penggerak: Penggerak listrik
2. Kekuatan tarikan: ≥ 4500LB
3. Panjang tali kawat baja: 20 meter
   Fungsi: Dapat menyeret kendaraan dan peralatan yang terperangkap, dan juga dapat digunakan untuk traksi penyelamatan diri.

1. Fungsi GPS: posisi GPS, dan jalur dapat ditanyakan.
2. Sistem Platform Manajemen Awan Peralatan Pemadam Kebakaran Darurat (Fleksibel)

V. Konfigurasi produk

1. Satu robot pembuangan banjir dan pembongkaran terintegrasi (komposisi roda-track)
2. Satu terminal remote control genggam
3. Satu remote controller kabel
4. Satu set pengisi daya robot
5. Satu set pengisi daya remote controller
6. Satu set kereta penggulung selang air berdiameter besar listrik
7. Dua baterai remote controller
8. Satu set pengisi daya baterai remote controller
