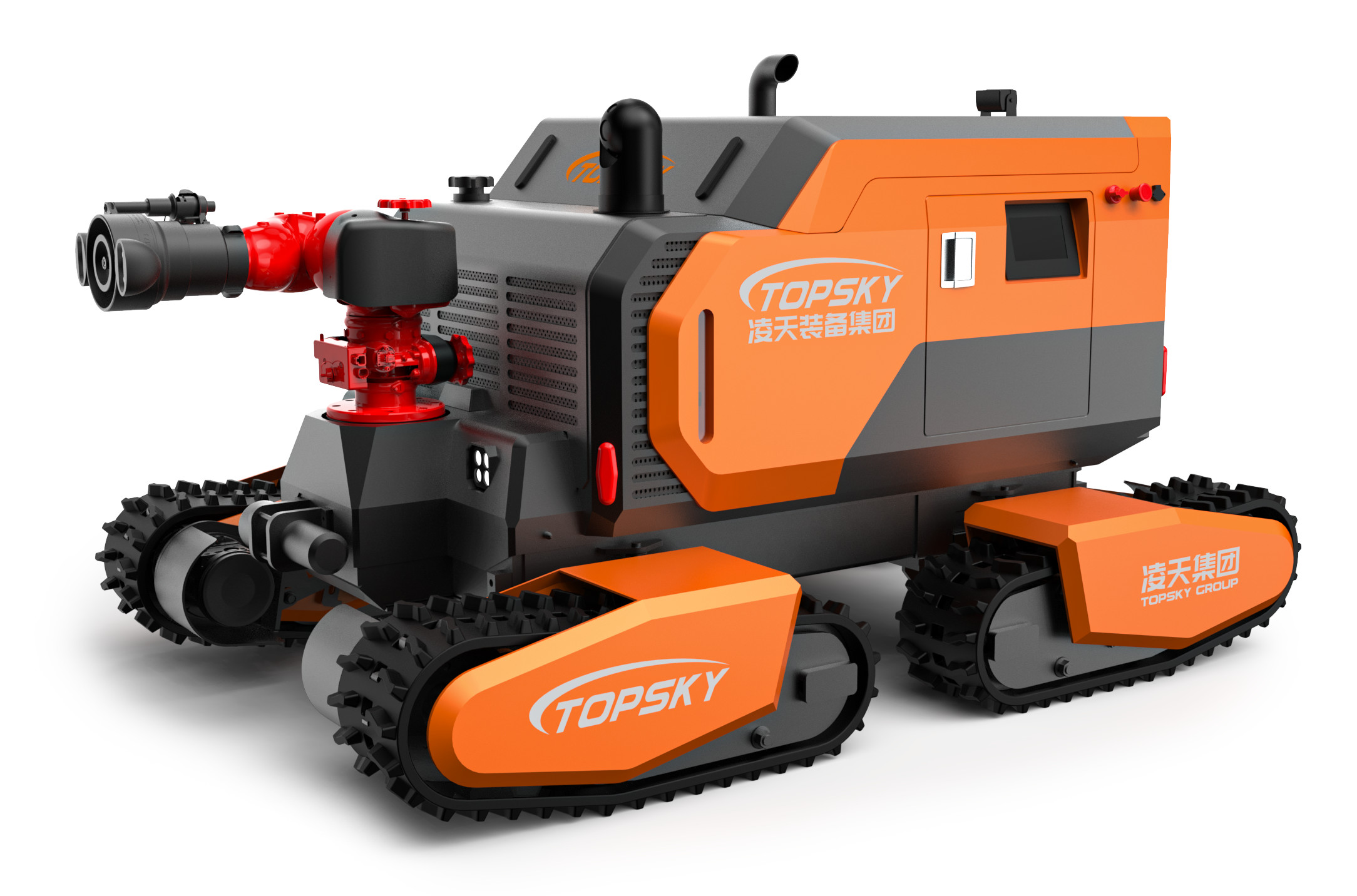

RXR-M150GD All Terrain Four Track Firefighting Hydraulic Robot

1. Kereta roda empat yang ditarik:
   Mesin ini menggunakan chassis roda empat, mekanisme berjalan yang terhubung dengan kerangka chassis dan dilengkapi dengan alat penyerap dan peregangan.Dia bisa bergerak di semua medan., dapat bermanuver dan fleksibel, dapat berbelok di tempatnya, dan memiliki kemampuan mendaki dan off-road yang kuat.
2. Panel kontrol:
   Ada panel kontrol di satu sisi tubuh robot, yang dapat memantau status kerja mesin dan melakukan diagnosis kesalahan.Hal ini juga dapat memantau informasi seperti suhu internal kendaraan, suhu lingkungan eksternal, sudut pitch, dan sudut roll secara real-time.
3. Pemantauan Lingkungan Multi-gas:
   Ini dapat memantau beberapa parameter gas lingkungan, termasuk 2 parameter lingkungan dan 14 parameter gas.
4. Sumber hidrolik tekanan tinggi:
   Bagian belakang robot dapat mengeluarkan sumber hidraulik bertekanan tinggi untuk mengoperasikan alat pengeboran.

3.1 Robot Seluruh Mesin

1. NamaRobot pemadam kebakaran
2. Model: RXR - M150GD
3. Fungsi Dasar: Pemadam kebakaran, pengintaian gas beracun dan berbahaya, dll.
4. Pelaksanaan Standar Industri Pemadam Kebakaran: "GA 892.1 - 2010 Robot pemadam kebakaran - Bagian 1: Ketentuan Teknis Umum"
5. Kekuatan: Mesin diesel bertenaga minyak
6. Dimensi: ≤ Panjang 2262mm × Lebar 1566mm × Tinggi 1323mm
7. Diameter Berputar: ≤ 3015mm
8. Berat badan: ≥ 1910kg
9. Kekuatan tarikan: ≥ 20,4KN
10. Tingkat Aliran Air: ≥ 157,2L/s
11. Tingkat aliran busa: ≥ 150L/s
12. Jangkauan Air/Bubuk: ≥ 109,8m untuk air, ≥ 92,7m untuk busa
13. Kapasitas Beban: Dapat menyeret beban dengan massa ≥ 803kg dan dapat menyeret selang api untuk berputar.
14. Kebersihan tanah: ≥ 253mm
15. Track Flip Angle: ± 20o
16. Kecepatan linier maksimum: ≥ 3,32m/s, perubahan kecepatan tanpa langkah di bawah remote control
17. Pergeseran garis lurus: ≤ 1,4%
18. Jarak pengereman: ≤ 0,18m
19. Kemampuan Mendaki/Meninggi Tangga: ≥ 40°
20. Hambatan - menyeberangi Ketinggian: ≥ 500mm
21. Sudut Stabilitas Gulung: ≥ 34°
22. Kedalaman Pemanasan: ≥ 502mm
23. Waktu Kerja yang Dapat Diandalkan: Lulus tes stabilitas dan keandalan selama 16 jam.
24. Jarak remote control: ≥ 1814m
25. Fungsi penghindaran hambatan laser otonom: Jarak deteksi adalah 50 meter. Ketika sebuah rintangan terdeteksi dalam jarak 5 meter di depan, kecepatan berkurang setengah; ketika sebuah rintangan terdeteksi dalam jarak 2 meter, kecepatan terdeteksi setengah.robot secara otomatis berhenti bergerak ke depan.
26. Fungsi Semprot dan Pendinginan Otomatis: Robot ini dilengkapi dengan fungsi perlindungan kabut air yang menyemprot sendiri, yang secara otomatis diaktifkan selama operasi pemadam kebakaran.
27. Fungsi Tampilan Sikap: Ini dapat mendeteksi sudut pitch dan sudut roll robot secara real-time, yang nyaman bagi operator untuk menguasai status robot secara real-time.Informasi dikirim kembali ke terminal remote control untuk operasi perintah berikutnya yang benar.
28. Jalur tahan api untuk robot (Fleksibel): Jalur untuk robot pemadam kebakaran harus terbuat dari karet tahan api, anti-statis, dan tahan suhu tinggi.Ini memiliki desain perlindungan anti-tergelincir rel.
29. Fungsi Pemisahan Selang Api Otomatis: Selang kebakaran dapat lepas secara otomatis melalui remote control, memastikan bahwa robot dapat kembali dengan ringan setelah menyelesaikan tugas.
30. Terminal Kontrol: Sebuah terminal remote control genggam yang menggabungkan grafis dan data.

3.2 Sistem Daya Robot

1. Mesin: Empat-tak di-line air-dingin mesin diesel
2. Daya nominal mesin (kW/rpm): 53.7/2100
3. Robot Ultra-tekanan tinggi Interface: Bisa dihubungkan ke alat pembongkaran tekanan ultra tinggi atau tekanan menengah.
4. Robot ini Dilengkapi Dengan Dua Antarmuka Cadangan Ekspansi:
   • Ultra-tekanan tinggi Interface: aliran tekanan tinggi 0,5 - 1lpm, tekanan maksimum 720bar; aliran tekanan rendah ≥ 3lpm, dilengkapi dengan sendi konversi tabung konsentris,yang dapat dihubungkan langsung ke alat pembongkaran tekanan tinggi.
   • Interface tekanan menengah: Tekanan nominal 160 bar, aliran nominal 35lpm; dilengkapi dengan satu pria dan satu wanita 3/8 flat quick-change joint.
     Catatan: Dua port cadangan tidak dapat digunakan secara bersamaan.
5. Pompa beraksi ganda tipe tertutup: Penggeseran 45ml + 45ml; tekanan nominal 280bar + 280bar; kecepatan nominal 2700 rpm
6. Pompa Gir: Penggeseran 16ml; tekanan nominal 160bar; kecepatan nominal 2000 rpm
7. Tekanan Sistem: Tekanan perjalanan 280bar; ultra-tekanan tinggi 720bar; tekanan menengah 160bar
8. Sistem dan Metode Kontrol: Sistem utama adalah sistem perjalanan tipe tertutup yang dikendalikan oleh pompa elektro proporsional;sistem bantu adalah tipe terbuka - tetap - pompa perpindahan + elektronik - dikendalikan pada - mati sistem katup.
9. Drive Perjalanan: Jumlah motor penggerak adalah 4; torsi maksimum terus menerus 1800NM, tekanan kerja nominal 450bar; arus masuk maksimum 343L/menit.

3.3 Robot Sistem pemadam kebakaran

1. Senapan tembak: Senapan api impor
2. Jenis agen pemadam kebakaran: Air atau busa
3. Bahan tubuh meriam: Paduan aluminium
4. Tekanan kerja (Mpa): 1.2 (Mpa)
5. Metode Penyemprotan: arus langsung, semprotan luas, dan atomisasi
6. Tingkat Aliran Air: 157,2 L/s
7. Tingkat aliran busa: 150L/s
8. Jangkauan air/buih (m): ≥ 109,8m untuk air, ≥ 92,7m untuk busa
9. Sudut rotasi: Horizontal - 90° - 90°, vertikal - 20° - 90°
10. Sudut Semprot Maksimal: 120°
11. Tabung Senapan busa: Tabung busa dapat diganti. Metode penggantian adalah cepat-penempatan. meriam air api dapat menyemprotkan air, busa, dan campuran cairan, menjadikannya meriam multi-fungsi.

3.4 Sistem Pengintaian Robot

1. Modul Deteksi Sensor Gas dan Lingkungan (Fleksibel): Ini dimuat dengan sistem deteksi cepat penyelamatan darurat nirkabel dan detektor suhu dan kelembaban yang dapat mendeteksi suhu, kelembaban, CO2, CH4, CO, H2S, O2, H2, NH3,Cl2, SO2, NO2, C3H8 (propana), C2H4O (asetaldehida), C2H2 (asetilen), VOC.
2. Fungsi pengukuran suhu inframerah: Sensor pengukuran suhu inframerah dilengkapi di dalam dan di luar kendaraan untuk memantau suhu internal tubuh kendaraan dan suhu di tempat (- 50 - 350°C).

3.5 Sensor Video Robot

1. Jumlah dan Konfigurasi Kamera: Sistem video terdiri dari 2 kamera definisi tinggi tetap dan 1 kamera miring di badan pesawat,memungkinkan pengamatan di arah depan dan belakang dan 360 derajat pan - miring gambar di sekitar tubuh robot.
2. Resolusi Kamera: 1280×800
3. Tingkat Perlindungan Kamera: IP68
4. Infrared Thermal Imager (Optional): Dilengkapi dengan thermal imager inframerah untuk mendeteksi dan melacak sumber panas.,Sertifikat asli harus disediakan untuk pemeriksaan.

3.6 Parameter konfigurasi terminal remote control

1. Dimensi: 41031070mm (tidak termasuk ketinggian joystick)
2. Total Berat: 6,5kg
3. Tampilan Layar: Layar LCD bercahaya tinggi tidak kurang dari 10 inci, dengan 4 saluran video sinyal switching.
4. Platform Sistem Kontrol: Sistem operasi Windows
5. Waktu Kerja: ≥ 8 jam
6. Fungsi Dasar: Remote control dan monitor terintegrasi dalam desain portabel, dilengkapi dengan tali bahu ergonomis.memperlihatkan gambar lingkungan sekitar dengan stabil pada tempat kejadian kepada operator jarak jauhHal ini juga dapat menampilkan informasi real-time seperti status baterai, robot sudut kemiringan, dan beracun dan berbahaya gas konsentrasi informasi alarm, dan mengontrol robot maju, mundur,dan gerakan berputar. Ini dapat mengontrol meriam air untuk melakukan atas, bawah, kiri, kanan, arus searah, atomisasi, dan tindakan swing diri.dan memiliki fungsi mengumpulkan dan real-time mengirimkan depan, belakang, dan 360 derajat pan - miring gambar di sekitar robot.
7. Fungsi Rekaman dan Pemutaran Video: Video dapat direkam kapan saja. Konten video yang direkam disimpan secara otomatis dan dapat langsung dibuka dan dimainkan di terminal remote control atau disalin ke perangkat lain.
8. Fungsi Kontrol Berjalan: Melalui joystick industri bersumbu tiga, robot dapat dikendalikan secara fleksibel untuk bergerak maju, mundur, berbelok kiri, dan berbelok kanan.
9. Fungsi Kontrol Senapan Api: Melalui joystick industri tiga sumbu, meriam air dapat dikendalikan untuk melakukan tindakan naik, turun, kiri, kanan, arus searah, dan atomisasi.
10. Switch video: Terwujud melalui self-reset switch sementara.
11. Fungsi Pengendalian Pemisahan selang api otomatis: Terwujud melalui self-reset switch sementara.
12. Fungsi Mengontrol Pencahayaan: Terwujud melalui sakaratul maut yang bisa mengatur ulang diri sendiri, dengan komputer bagian atas membuat respon penguncian diri.
13. Alat Bantuan: Tali bahu untuk terminal remote control genggam, tripod bergerak

3.7 Fungsi Internet

1. Fungsi GPS: GPS posisi, dengan track query tersedia.
2. Sistem Platform Manajemen Awan Peralatan Pemadam Kebakaran Darurat (Fleksibel):
   • Peralatan dapat terhubung ke Platform Manajemen Awan Peralatan untuk pemantauan jarak jauh: Platform manajemen awan peralatan dapat memantau informasi peralatan, informasi gas dan video dari jarak jauh, melakukan analisis statistik, secara otomatis memverifikasi periode validitas peralatan,secara otomatis mengingatkan statistik informasi peralatan kadaluarsa, dan melakukan manajemen dan aplikasi yang komprehensif untuk memastikan ketepatan waktu peralatan.
   • Peralatan dapat dihubungkan ke Platform Manajemen Equipment Cloud untuk visualisasi: Ini memiliki fungsi seperti visualisasi peralatan pada layar besar, analisis grafis, tampilan grafik fluktuasi data, tampilan geser data, area tampilan yang komprehensif,statistik tingkat pemanfaatan peralatan. Ini dapat menganalisis tren data secara real-time, membantu dalam pengambilan keputusan, menampilkan beberapa grafik, menyelesaikan tampilan umum dari beberapa produk, dan memenuhi kebutuhan khusus.
   • Platform Manajemen Cloud Peralatan Mendukung Upgrade Firmware Remote Peralatan dengan Satu Klik:
   • Peralatan dapat dihubungkan ke PC dan APP Ends dari Platform Manajemen Cloud Peralatan untuk tampilan, dengan real-time otomatis Data Synchronization:
   • Peralatan dapat dihubungkan ke Platform Manajemen Equipment Cloud: Melalui smartphone, tablet, atau terminal lainnya, informasi dasar peralatan seperti nama, tanggal, orang kontak, model, parameter, kategori, unit, dan gambar dapat ditanyakan.Hal ini juga dapat menghitung berbagai data seperti jumlah penggunaan, jumlah barang yang dikeluarkan, jumlah barang yang dipinjam, jumlah barang yang diperbaiki, dan jumlah barang yang dibuang, dan melakukan statistik online dan analisis peralatan secara real-time.
   • Melalui Platform Manajemen Equipment Cloud, Operasi dan Kueri dari Berbagai Informasi Seperti Tambahan Peralatan, Modifikasi, Penghapusan, Pinjaman, Penerbitan, Rekaman, Kegagalan,Pelaporan Perbaikan, dan mengikis dapat dilakukan:
   • Terminal dapat menanyakan penggunaan peralatan Unit tingkat yang berbeda melalui Platform Manajemen Equipment Cloud, dan dapat dikerahkan dan dibangun di berbagai tingkat, wilayah, dan provinsi.Penjadwalan dinamis dan pemantauan peralatan dapat dilakukan secara real-time:
   • Fungsi perangkat lunak di atas perlu tercermin dalam laporan uji yang dikeluarkan oleh lembaga berwibawa tingkat nasional,dan salinan dari sertifikat pendaftaran hak cipta perangkat lunak harus diberikan:
