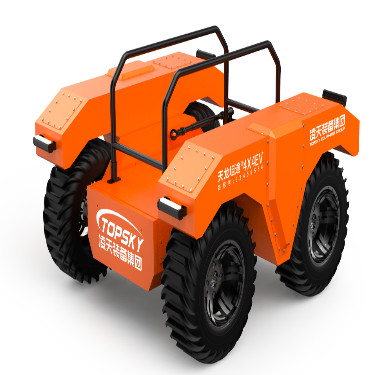

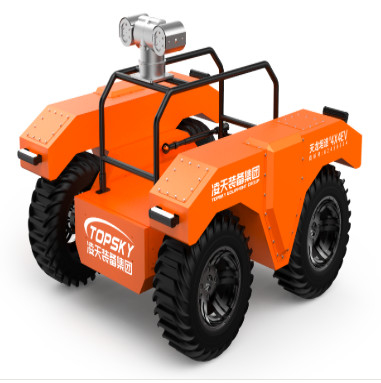

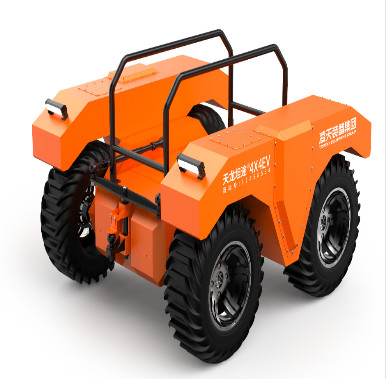

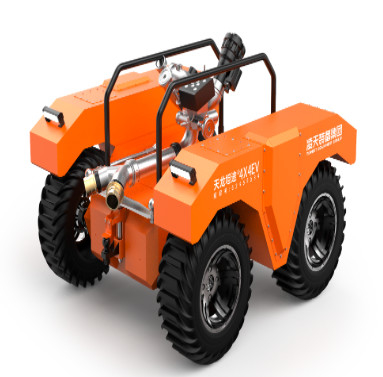

Robot Pemadam Kebakaran Amfibi Beroda RXR-M80L

1. Fungsi Utama:Basis robot menggunakan sumber daya baterai lithium. Hal ini dapat dikendalikan dari jarak jauh melalui remote control nirkabel.dan desain putarannya memungkinkan gerakan yang lebih fleksibel.
2. Skenario Aplikasi:Ini dapat digunakan di daerah yang rentan terhadap bencana seperti terowongan, kereta bawah tanah, lokasi dengan kebocoran gas dan ledakan, terowongan dan runtuhnya kereta bawah tanah, danau, dll.bisa dengan cepat mencapai lokasi penyelamatan melalui medan yang kompleks, sungai, dan danau untuk melakukan tugas-tugas seperti transportasi dukungan material, pencarian dan penyelamatan personil, dan evakuasi korban.

3.1 Robot Seluruh Mesin

1. NamaRobot pemadam kebakaran (beroda, amfibi)
2. Model:RXR - M80L
3. Fungsi DasarFungsi pemadam kebakaran, transportasi, pengintaian audio dan video, dan pengintaian lingkungan di daerah bencana.
4. Pelaksanaan Standar Industri Pemadam Kebakaran:"GA 892.1 - 2010 Robot pemadam kebakaran - Bagian 1: Ketentuan Teknis Umum"
5. Tingkat Perlindungan: Tingkat perlindungan keseluruhan adalah IP67, dan tingkat perlindungan sasis adalah IP68.
6. Kekuatan:Listrik, baterai lithium ternar
7. Dimensi:≤ Panjang 1520mm × Lebar 1390mm × Tinggi 850mm
8. Diameter Berputar:Di tempat - berputar
9. Mekanisme BerjalanDikuasai oleh roda 4×4, ia bisa melayang dan bergerak di atas air.
10. Berat badan:≤ 490kg
11. Kekuatan tarikan:≥ 3,5kN
12. Jarak Seret:≥ 50m (menarik dua selang kebakaran DN80 penuh)
13. Kecepatan Maksimal di Daratan:≥ 18km/jam
14. Kecepatan Maksimal di Air:≥ 4km/jam
15. Kemampuan Mendaki:≥ 35°
16. Jarak Minimal dari Tanah:≥ 250mm
17. Hambatan - menyeberangi Ketinggian:Dua sisi 250mm, sisi tunggal 500mm
18. Kedalaman PemanasanAmfibi
19. Waktu Berjalan Terus:≥ 4 jam
20. Beban Maksimal di Daratan:≥ 260kg
21. Beban Maksimal pada Air:≥ 80kg
22. Jarak remote control:≥ 1000m
23. Jarak Transmisi Audio:≥ 1000m
24. Jarak Transmisi Video:≥ 1000m
25. Fungsi Komunikasi yang berlebihanIni memenuhi persyaratan bahwa ada dua atau lebih metode komunikasi redundant multi-saluran antara robot pemadam kebakaran dan konsol ujung belakang.
26. Multifungsi:Ini memiliki fungsi pemadam kebakaran, pengintaian, dan transportasi, terutama untuk mengangkut peralatan penyelamatan dan persediaan seperti selang kebakaran dan peralatan terkait.
27. Jenis Deteksi Gas: 14 jenis gas (CO2, CH4, CO, H2S, CL2, NH3, O2, H2, SO2, NO2, C3H8, C2H4O, C2H2, VOC) + suhu/kelembaban
28. Fungsi yang sangat cerdas: Kontrol suara; fungsi mengikuti otonom; panggilan suara dua arah; 5G remote control robot; perencanaan jalur otonom di luar ruangan; sistem pelacakan api meriam air cerdas;Jalur gerakan meriam air yang dapat diprogram sendiri; komunikasi redundant; koneksi ke robot jaringan platform awan, yang dapat dari jarak jauh memantau informasi peralatan, gas dan informasi video, melakukan analisis statistik,secara otomatis memverifikasi periode validitas peralatan, secara otomatis mengingatkan statistik informasi peralatan kedaluwarsa, dan melakukan manajemen yang komprehensif dan aplikasi untuk memastikan ketepatan waktu peralatan.

3.2 Robot Modul Pemadam Kebakaran

1. Senapan tembak:Lapisan tembakan tahan ledakan rumah tangga / tembakan tembakan impor
2. Jenis agen pemadam kebakaran:Air atau busa
3. Bahan-bahan:Bodi meriam - stainless steel, kepala meriam - paduan aluminium keras - anodisasi
4. Tekanan Kerja:0.8 - 1.2Mpa
5. Metode Penyemprotan:Direct - arus dan atomization, terus diatur
6. Tingkat aliran air / busa: 88L/s
7. Jangkauan:≥ 90m
8. Sudut rotasi:Horizontal - 60° - 60°, vertikal 0° - 90°
9. Sudut Semprot Maksimal120°
10. Kamera tindak lanjut:Ada kamera water-cannon follow-up dengan resolusi 1080p dan sudut lebar 60°.
11. Fungsi Pelacakan Mata Termal InfraMerah (Fleksibel)Ini memiliki fungsi pelacakan mata termal inframerah, yang dapat mendeteksi dan melacak sumber panas melalui pencitraan termal inframerah.
12. Tabung Senapan busa:Tabung busa dapat diganti. Metode penggantian adalah cepat-penempatan. meriam air api dapat menyemprotkan air, busa, dan campuran cairan, menjadikannya meriam multi-fungsi.

3.3 Sistem Kendaraan Pengintaian Robot

1. Konfigurasi Sistem Pengintaian2 kendaraan - dipasang kamera inframerah, 1 multi-parameter detektor, 1 suhu dan kelembaban detektor
2. Modul Deteksi Sensing Gas dan Lingkungan (14 + 2):Dipasang dengan sistem deteksi darurat nirkabel dan detektor suhu dan kelembaban
3. Fungsi pengukuran suhu inframerah: Sensor pengukuran suhu inframerah dilengkapi di dalam dan di luar kendaraan untuk memantau suhu internal tubuh kendaraan dan suhu di tempat (- 50 - 350 °C).
4. Jumlah dan Konfigurasi Kamera:Sistem video terdiri dari 1 kamera inframerah definisi tinggi yang tetap di badan pesawat, yang memungkinkan pengamatan di depan, arah belakang, dan putaran 360 derajat miring tubuh robot.
5. Pencahayaan Kamera:Kamera di badan pesawat dapat memberikan gambar yang jelas di bawah cahaya rendah 0,001LUX, dengan anti-goyang dinamis.Kamera harus dapat secara efektif dan jelas mengumpulkan kondisi di lokasi pada cahaya nol dan menampilkan mereka pada layar LCD dari terminal operasi.
6. 360° Rotasi Fungsi Pan - Tilt:Ini dapat menampilkan gambar dari jarak jauh di sekitar tubuh robot.Piksel kamera: juta - gambar definisi tinggi, resolusi 1080P, sudut lebar 60 °.
7. Tingkat Perlindungan Kamera:IP68
8. Persyaratan Teknis Pengumpulan Suara: Ini dapat secara jarak jauh mengumpulkan suara di tempat untuk memudahkan pemahaman situasi orang yang terjebak.dan sensitivitas ≥ 40dB.
9. Infrared Thermal Imager (Optional)Dilengkapi dengan thermal imager inframerah untuk mendeteksi dan melacak sumber panas.dan fungsi pencarian sumber api visual.

3.4 Modul Kendaraan Transportasi Robot

1. Rak transportasi, yang dapat diganti dan dibongkar
2. Berat kendaraan transportasi: ≥ 250kg

3.5 Crawler - tipe Vehicle Module

1. Dilengkapi dengan empat set 12 inci segitiga merangkak
2. Dapat beradaptasi dengan lingkungan khusus seperti medan salju dan rawa
3. Total berat kendaraan ≤ 360Kg
4. Beban darat - bantalan ≥ 280Kg
5. Kedalaman pasangannya ≥ 400 mm

3.6 Parameter konfigurasi terminal remote control

1. Dimensi:41031070mm (tidak termasuk ketinggian joystick)
2. Total Berat:3.7kg
3. Tampilan Layar:LCD layar bercahaya tinggi tidak kurang dari 10 inci, dengan 4 saluran video sinyal switching.
4. Platform Sistem Kontrol:Windows 7 sistem operasi
5. Waktu Kerja8:00
6. Fungsi Dasar:Pengendali jarak jauh dan monitor terintegrasi dalam desain portabel, dilengkapi dengan tali bahu ergonomis.memperlihatkan gambar lingkungan sekitar dengan stabil pada tempat kejadian kepada operator jarak jauhHal ini juga dapat menampilkan informasi real-time seperti status baterai, robot sudut kemiringan, dan beracun dan berbahaya gas konsentrasi informasi alarm, dan mengontrol robot maju, mundur,dan gerakan berputar. Ini dapat mengontrol meriam air untuk melakukan atas, bawah, kiri, kanan, arus searah, atomisasi, dan tindakan swing diri.dan memiliki fungsi mengumpulkan dan real-time mengirimkan depan, belakang, dan gambar panorama 360 derajat di sekitar robot. metode transmisi data adalah transmisi nirkabel menggunakan sinyal terenkripsi.
7. Fungsi Rekaman dan Pemutaran Video:Video dapat direkam kapan saja. Konten video yang direkam disimpan secara otomatis dan dapat langsung dibuka dan dimainkan di terminal remote control atau disalin ke perangkat lain.
8. Fungsi casting layar:It can be connected to a projection device such as a projector through an HDMI interface to display the real - time images and data collected by the robot at the rescue site through the projection device, memfasilitasi komandan operasi untuk mendiskusikan dan membuat keputusan.
9. Fungsi Kontrol Berjalan:Melalui joystick industri dua sumbu, robot dapat dikendalikan secara fleksibel untuk bergerak maju, mundur, berbelok kiri, dan berbelok kanan.
10. Fungsi Kontrol Senapan Api:Melalui joystick industri dua sumbu dan dua tombol fisik, meriam air dapat dikendalikan untuk melakukan tindakan naik, turun, kiri, kanan, arus searah, dan atomisasi.
11. Switch videoTerwujud melalui self-reset switch sementara.
12. Fungsi Mengontrol Otomatis Air - selang SeretTerwujud melalui self-reset switch sementara.
13. Fungsi Mengontrol Pencahayaan:Dilakukan melalui sakaratul maut, dengan komputer bagian atas membuat respon penguncian diri.
14. Alat Bantuan:Tali bahu untuk terminal remote control genggam, tripod bergerak
15. Kontrol jarak jauh portabel (Optional):Dilengkapi dengan pegangan remote control portabel, yang berukuran kecil, mudah digunakan, dan lebih nyaman untuk koneksi cepat selama proses transfer kendaraan,meningkatkan efisiensi operator dan mengurangi beban mereka.

3.7 Fungsi Internet

1. Fungsi GPS:Posifikasi GPS, dengan permintaan jalur tersedia.
2. Sistem Platform Manajemen Awan Peralatan Pemadam Kebakaran Darurat (Fleksibel):
   • Peralatan dapat terhubung ke Platform Manajemen Awan Peralatan untuk pemantauan jarak jauh
   • Peralatan dapat dihubungkan ke Platform Manajemen Equipment Cloud untuk visualisasi
   • Platform Manajemen Cloud Peralatan Mendukung Upgrade Firmware Remote Peralatan dengan Satu Klik:
   • Peralatan dapat dihubungkan ke PC dan APP Ends dari Platform Manajemen Cloud Peralatan untuk tampilan, dengan real-time otomatis Data Synchronization:
   • Peralatan dapat dihubungkan ke Platform Manajemen Equipment Cloud
