Struktur Produk

Ringkasan Produk

1. Fungsi utama: Casi robot tahan ledakan crawler menggunakan catu daya baterai lithium sebagai sumber daya, dan menggunakan remote control nirkabel untuk mengendalikannya dari jarak jauh,yang dapat dibawa dalam berbagai bentuk, dan desain rotasi in situ dapat membuat operasi lebih fleksibel.

2.Skenario penggunaan: Mesin tahan ledakan dapat digunakan di berbagai perusahaan petrokimia skala besar, terowongan, kereta bawah tanah dan gas minyak lainnya yang meningkat, kebocoran gas beracun dan ledakan, terowongan,runtuhnya kereta bawah tanah dan bencana lainnya dan bahaya tersembunyi.

Lingkup penerapan

• Perusahaan petrokimia berskala besar, penyelamatan tempat kebakaran terowongan dan kereta bawah tanah
• Penyelamatan di tempat kebakaran kimia berbahaya atau kebakaran asap
• Penyelamatan di lokasi minyak, gas, kebocoran gas beracun dan ledakan, terowongan, runtuhnya kereta bawah tanah, dll.

Fitur

1Kemampuan pemadam kebakaran yang kuat

2. Desain meriam air duckbill aliran besar dapat mengubah berbagai bentuk semprotan air, dan laju aliran semprotan dapat disesuaikan dan rentang tembakan tinggi,yang dapat memenuhi pekerjaan pemadam kebakaran di tempat-tempat ruang besar

3. Tingkat perlindungan yang tinggi

4. Tingkat perlindungan keseluruhan adalah IP67

5. Kelas perlindungan sasis adalah IP68

6Ada banyak jenis deteksi gas beracun dan berbahaya.

7. Mencapai 8 gas dan 2 parameter lingkungan

8. kekuatan yang kuat

9. Kemampuan yang kuat untuk menyeret selang, dapat menyeret 6 80 selang pada saat yang sama

10. Penggunaan multifungsi

11. Memiliki fungsi pemadam kebakaran, pengintaian, transportasi, terutama peralatan penyelamatan dan bahan seperti peralatan selang (seperti: selang, masker gas,respirator udara tekanan positif, pakaian tahan api, alat pembongkaran dan peralatan lainnya)

12. Akses ke platform awan jaringan robot

Lokasi, daya, audio, video, informasi deteksi lingkungan gas dan informasi status waktu nyata lainnya dari robot dapat dikirim ke awan melalui jaringan 4G/5G,dan dapat dilihat di latar belakang PC dan terminal mobile

Parameter teknis

4.1 Mesin robot:

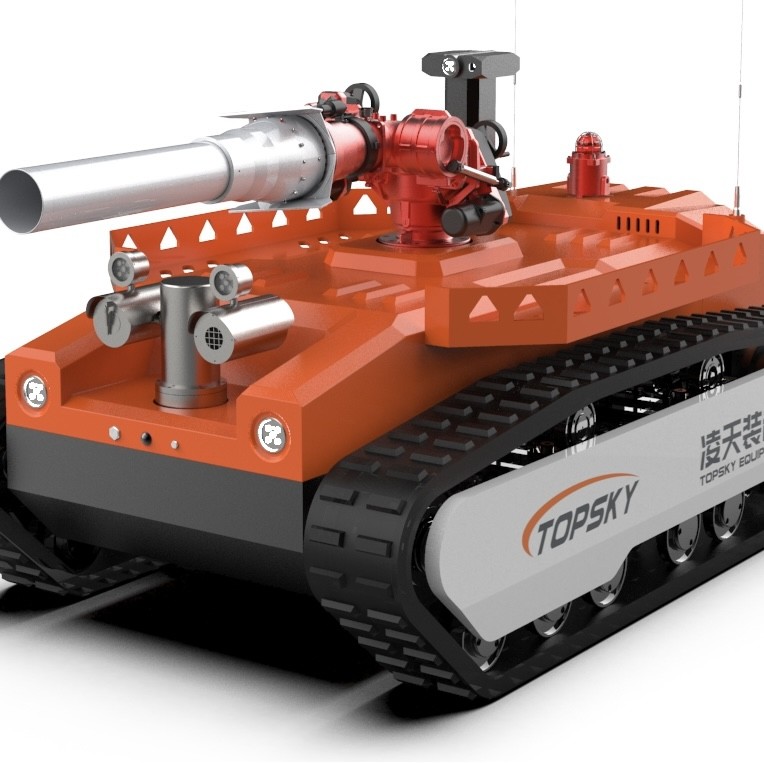

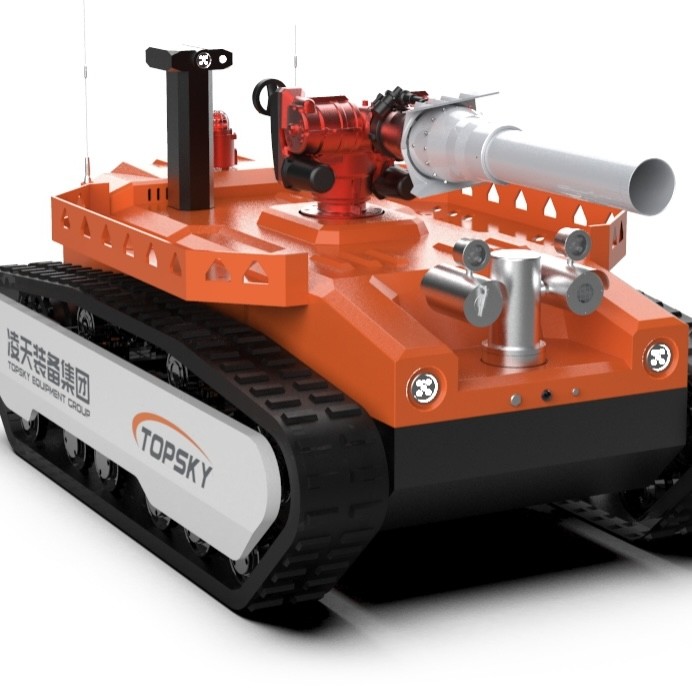

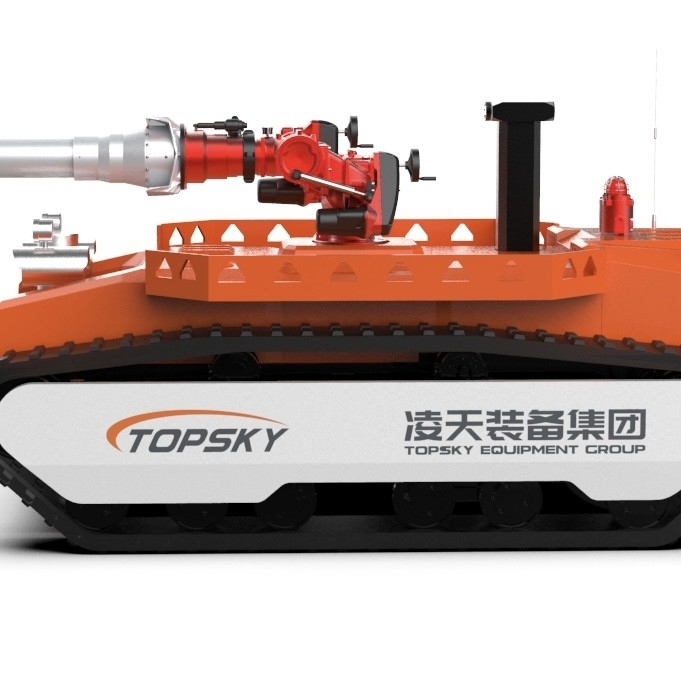

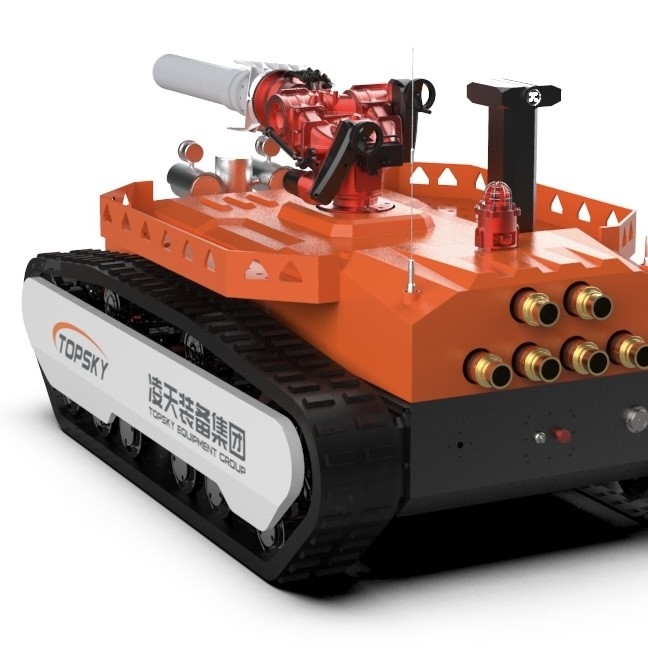

1Nama: Robot pengintai pemadam kebakaran tahan ledakan

2. Model: RXR-MC200BD

3Fungsi dasar: pemadam kebakaran, pengintaian audio dan video, pengintaian gas beracun dan berbahaya, dan pengintaian lingkungan di daerah bencana;

4Mengimplementasikan standar industri kebakaran: GA 892.1-2010 Robot Pemadam Kebakaran Bagian 1 Ketentuan Teknis Umum

5. penerapan standar tahan ledakan: GB3836.1 2010 "Atmosfer Eksplosif Bagian 1: Persyaratan Umum untuk Peralatan I", sesuai dengan GB3836. 1-2010 Atmosfer Eksplosif Bagian 2:Peralatan yang dilindungi oleh kandang tahan api, CB3836. 4 2010 Standar Nasional untuk Atmosfer Ledakan Bagian 4: Peralatan Pelindung yang Benar-benar Aman

6. jenis tahan ledakan: mesin robot Exd [ib] II. B T4 Gb

7Tingkat perlindungan: Tingkat perlindungan IP68 dari tubuh robot, tingkat perlindungan IP67 dari tubuh robot

8. Daya: baterai lithium, 100Ah

9. Ukuran: panjang 2772mm × lebar 1695mm × tinggi 1540mm

10Diameter kemudi: putar di tempat

11Berat: 3190kg

12. Traksi: 22.3kN

13. Tingkat aliran maksimum: 200L/s (150L/s~200L/s penyesuaian aliran)

14Kecepatan maksimum linier: ≥1.43m/s, perubahan kecepatan tanpa langkah dengan remote control

15. Penyimpangan lurus: ≤ 0,44%

16Kemampuan memanjat: 83,9% (atau 40°)

17. Ketinggian rintangan: 380mm

18. sudut stabilisasi gulungan: ≥ 40 derajat

19. kedalaman wading: 600mm (tidak ada air selama 1 jam di bawah tekanan normal)

20Waktu berjalan terus-menerus: 3 jam

21Waktu kerja keandalan: 16 jam uji stabilitas dan keandalan terus menerus

22. Jarak kendali jarak jauh: 1000m

23Jarak transmisi video: 1000m

24Kapasitas beban: dengan rangka kargo sendiri, yang dapat mengangkut bahan bantuan (seperti: selang, masker gas, respirator udara tekanan positif, pakaian tahan api,alat-alat pembongkaran dan peralatan lainnya) ke lokasi bencana; Bisa menyeret kendaraan penyelamat ke tempat penyelamatan; Hambatan, dll dapat ditarik dengan menggunakan ring penarik

25 Fungsi pemantauan panorama: Gambar 360 derajat dari tubuh robot dapat ditampilkan dari jarak jauh

26. Fungsi tampilan sikap: deteksi real-time dari robot pitch sudut, roll sudut, azimuth sudut, nyaman bagi operator untuk mencoba untuk menguasai keadaan robot,kembali ke nilai terminal remote control, untuk melakukan langkah berikutnya dari operasi perintah yang benar

27. Fungsi penghindaran rintangan otonom: Ketika menghadapi rintangan dalam jarak 2 meter di depan, kecepatan akan berkurang setengah, dan ketika menghadapi rintangan dalam jarak 1 meter,akan berhenti bergerak ke depan secara otomatis

28 Fungsi pendinginan semprotan otomatis: dengan desain pendinginan semprotan diri tiga lapisan tirai air, pendinginan semprotan tubuh robot, membentuk penutup tirai air dari seluruh robot,dan memastikan bahwa baterai, motor, sistem kontrol dan komponen utama robot dapat beroperasi secara normal dalam lingkungan suhu tinggi; suhu alarm dapat diatur oleh pengguna

29.Generasi daya otomatis dan fungsi penekanan mundur otomatis: Motor utama robot mengadopsi pengereman generasi daya, yang dimatikan dalam semprotan air

30Robot crawler (opsional): Robot crawler untuk robot pemadam kebakaran harus terbuat dari tahan api, anti-statis,karet tahan suhu tinggi (parameter ini konsisten dengan laporan uji dari Pusat Pengawasan dan Inspeksi Kualitas Produk Keamanan Tambang Batubara Nasional); Bagian dalam jalur adalah kerangka logam; Ini memiliki desain perlindungan anti derailment jalur;

31. Fungsi simpul sabuk tahan air (opsional): Melalui struktur universal ganda dapat memutar 360 derajat untuk mencegah selang air dari simpul

32. Pengurangan selang otomatis (opsional): operasi remote control menyadari pengurangan selang otomatis untuk memastikan bahwa robot dapat kembali dengan ringan setelah menyelesaikan tugas

33.Terminal kontrol: terminal remote control tipe kotak tiga-buktinya.

4.2 Sistem pemadam kebakaran robot:

1. meriam api: meriam api impor

2Jenis agen pemadam kebakaran: air atau busa

3Bahan: Badan senjata - stainless steel, kepala senjata - aluminium paduan oksidasi keras

4. Tekanan kerja ((Mpa):1.18 ((Mpa)

5Metode penyemprotan: penyemprotan air yang rata, arus searah, busa pembesaran rendah

6Aliran air/buih: 200L/s (150L/s~200L/s penyesuaian aliran)

7Jangkauan (m): ≥128m (air); ≥125m (buih)

8. sudut rotasi: horisontal -90° ~ 90°, vertikal -10° ~ 69°

9. sudut semprotan maksimum: Hal ini dapat disemprot datar, meliputi area super besar lebar 45 meter

10Tabung meriam busa: Tabung busa dapat diganti, dan metode penggantian adalah cepat terhubung, dan meriam air api dapat menyemprotkan air, busa dan cair campuran,sehingga satu meriam dapat digunakan untuk berbagai tujuan, dan tidak perlu membongkar tabung busa saat beralih antara mode DC dan flattening duckbill.

4.3 Sistem Pengintaian Robot:

Dengan mengkonfigurasi meter gas, modul pemantauan lingkungan, kamera inframerah, patroli cahaya tampak 360 ° dan sistem pencitraan termal inframerah, pickup dan peralatan onboard lainnya,dapat melakukan pengintaian jarak jauh gas beracun dan berbahaya di lokasi kecelakaan, kondisi lingkungan, video dan audio di daerah bencana;Platform angkat tahan ledakan dilengkapi dengan sensor deteksi lingkungan dan kamera untuk mengukur dan menganalisis gas beracun dan mudah terbakar, audio dan video, dan lingkungan pada ketinggian yang berbeda di situs;

Modul deteksi persepsi gas dan lingkungan: dilengkapi dengan sistem deteksi cepat penyelamatan darurat nirkabel dan detektor suhu dan kelembaban yang dapat mendeteksi: CO2: 0-5%VOL

CH4: 0-100%VOL

CO: 0-1000 ppm

H2S: 0-100 ppm

CL2: 0-1000 ppm

NH3: 0-100 ppm

O2: 0-30% O2

H2: 0-1000 ppm

Kisaran suhu: -25°C sampai 60°C

Kisaran kelembaban: 0% RH sampai 90% RH

Fungsi pengukuran suhu inframerah:interior dan eksterior mobil dilengkapi dengan sensor pengukuran suhu inframerah untuk memantau suhu internal bodi mobil dan suhu di tempat (-50-350°C)
