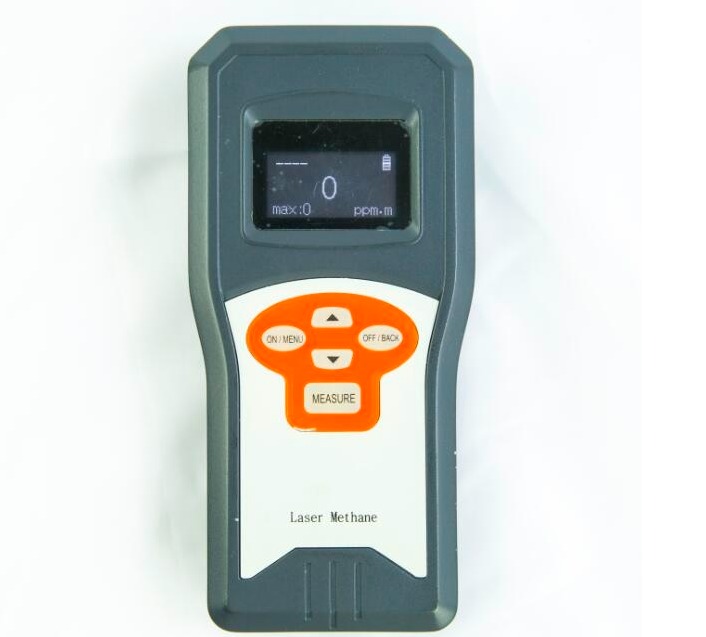

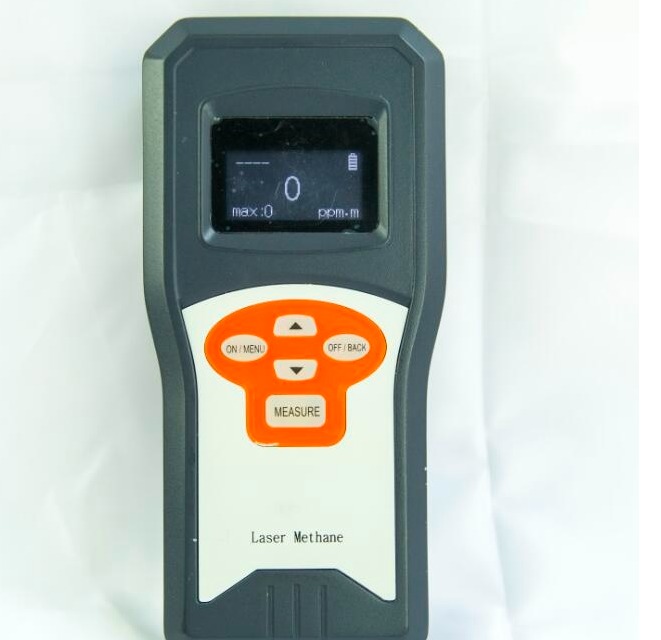

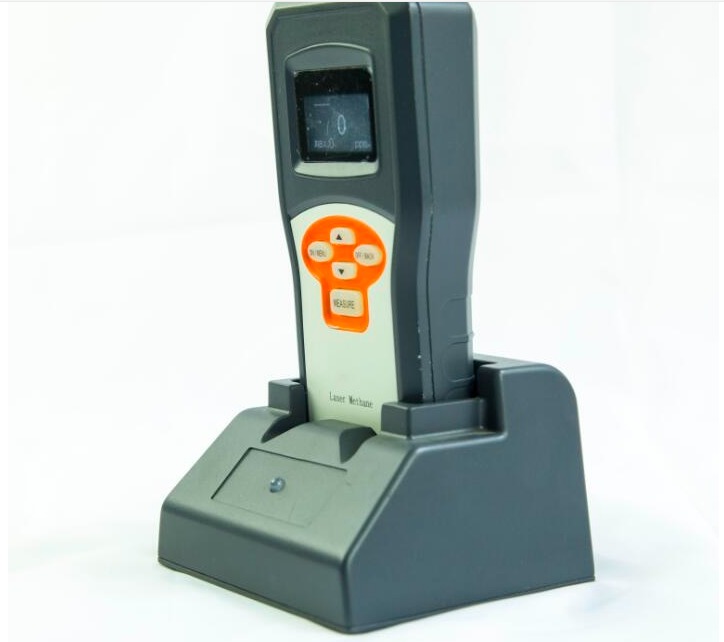

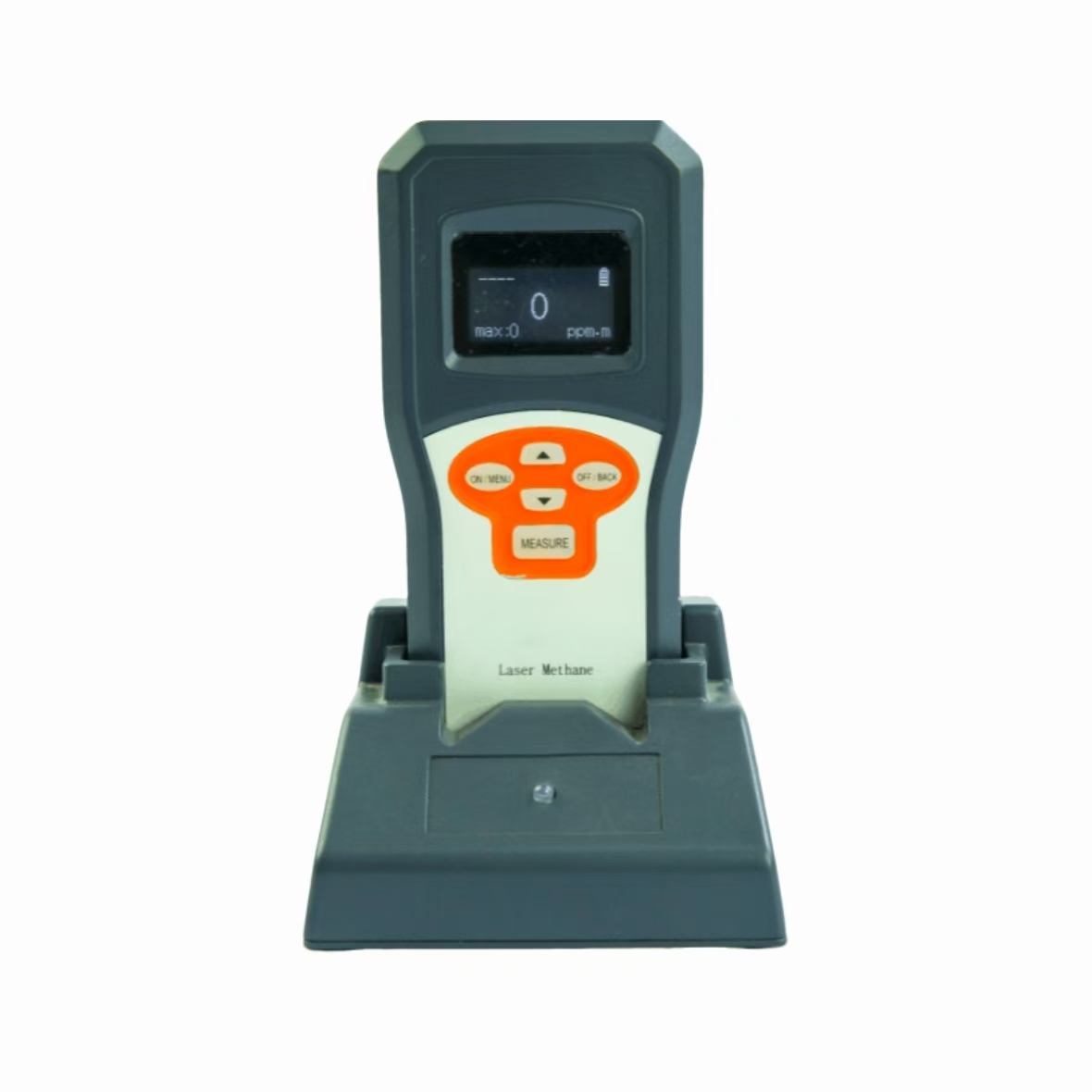

Instrumen pengukuran jarak jauh laser metana pertambangan JJB30

Deskripsi Produk

1,Gambaran umum
Instrumen pengukuran jarak jauh laser metana terdiri dari dua subsistem: sistem transmisi dan penerimaan laser dan sistem pemrosesan sinyal.Sistem transmisi dan penerimaan laser terdiri dari dua sinar laserSalah satunya adalah laser inframerah untuk deteksi gas, dan yang lainnya adalah laser merah/hijau yang terlihat yang digunakan untuk menunjukkan arah dan mengukur jarak.laser inframerah tak terlihat dan laser indikasi merah/hijau mirip pena indikator mulai bekerja terus menerusLaser inframerah yang dipancarkan oleh ujung pemancar diserap oleh gas metana saat melewati gas uji,dan bagian lain dari cahaya dipantulkan kembali ke ujung penerima melalui hambatan biasa (sepertiCahaya yang dipantulkan kembali ke ujung penerima dikumpulkan dan diubah menjadi sinyal listrik dan dikirim ke sistem pengolah sinyal. The signal processing system determines whether there is gas leakage in the tested environment by detecting the strength of the laser light absorption and displays the gas concentration in the remote measuring instrument in units of ppm-m or %volLaser terlihat secara bersamaan mengukur jarak dari instrumen ke titik refleksi dan menampilkan konsentrasi gas pada saat yang sama.Karena prinsip bahwa gas (seperti metana) memiliki efek penyerapan pada panjang gelombang tertentu dari laser, produk ini hanya bereaksi terhadap gas tertentu (seperti metana) dan tidak akan menyebabkan alarm palsu karena gangguan dari gas lain, debu, uap air, dll.,yang sangat meningkatkan akurasi deteksi dan menghindari pengukuran palsu.JJT4-1000 metana dan karbon monoksida deteksi dan alat alarm terutama digunakan oleh deteksi bawah tanah
2,Fitur
1. Produk yang aman secara intrinsik;
2. Selektif untuk gas seperti (metana), tidak terpengaruh oleh berbagai gas lain, uap air, dan debu;
3. Jarak telemetri bisa mencapai 60 meter;
4. Datang dengan fungsi tampilan jarak;
5Ukuran kecil, berat ringan, mudah dibawa;
6. Konsumsi daya rendah, mampu operasi jangka panjang;
7. ketahanan kejut yang sangat baik, ketahanan air, dan kinerja tahan debu;
8Kecepatan respons yang cepat, rentang pengukuran yang luas, akurasi pengukuran yang tinggi;
9Metode transmisi data yang dapat disesuaikan sesuai dengan kebutuhan pelanggan.
3Fungsi
Metode deteksi: Prinsip spektroskopi laser yang dapat diatur
Gas yang terdeteksi: CH4 (NH3/HCL/C2H6/C3H8/C4-C6 dapat dipilih)
Jenis sensor: tipe laser inframerah
Kisaran pengukuran: 0-10% vol (0 sampai 99,999 ppm-m)
Instrumen pengukuran jarak: Ya
Jarak deteksi maksimum: 30m (60m dengan permukaan reflektif khusus)
Sensitivitas: 5 ppm-m pada jarak deteksi 0-15m
10 ppm-m % pada jarak deteksi 15-30m
Keakuratan pengukuran: ±10% @ 100 ppm-m (2m)
Waktu respons: 0,1 s (1 s untuk pengukuran jarak)
Metode alarm: Alarm digital berkedip
Metode tampilan: LCD
Metode pengisian: Soket pengisian, 110-240VAC, 50/60Hz
Sumber daya: Baterai lithium yang dapat diisi ulang (baterai pengisi ulang yang bisa diganti)
Durasi hidup baterai: 10 jam operasi normal setelah baterai terisi penuh
Lingkungan kerja: Suhu kerja: -20oC sampai 50oC
Kelembaban relatif: ≤99%
Tekanan udara: 80 kPa - 116 kPa
Dimensi eksternal: 158mm × 77mm × 37mm
Berat keseluruhan: 380g
Bahan: ABS + PC
Fungsi pemeriksaan diri: Fungsi pemeriksaan diri dan kalibrasi internal, tidak memerlukan kalibrasi harian
Tingkat perlindungan laser: kelas IIIa
Metode sertifikasi: CNEX Exib IIA T4 Gb
Tingkat perlindungan: IP54
Konfigurasi opsional: Gelang ergonomis
